金珠环保MC型脉冲布袋除尘器壳体结构特点

MC脉冲布袋除尘器用于含尘空气的粉尘分离，使含尘空气经过滤介质得到净化，以满足现代化环保要求，MC脉冲布袋除尘器的清灰系统采用电子脉冲控制。脉冲宽度及周期调节灵活，具有噪音小、电耗低、操作方便等优点。广泛适用于粮食、饲料、建材、化工、冶金、医药等行业的通风除尘及粉尘回收。

1. MC脉冲布袋除尘器概述

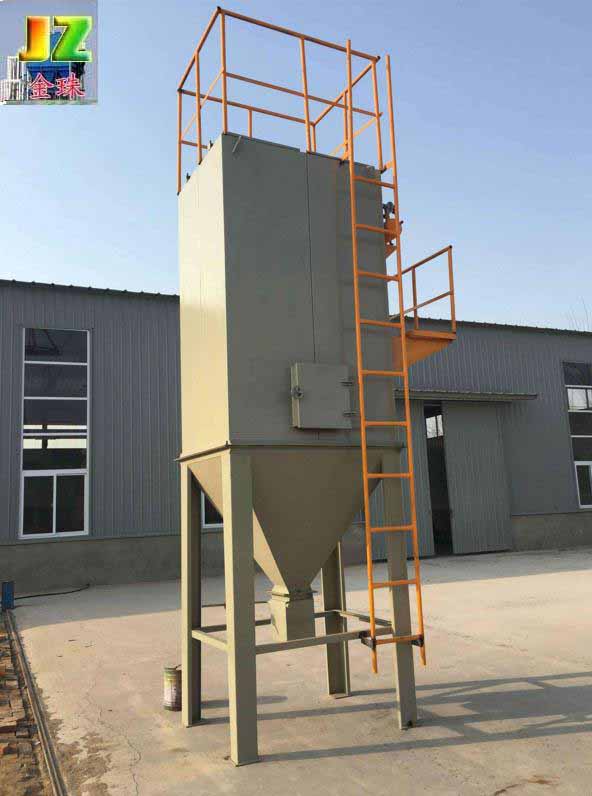

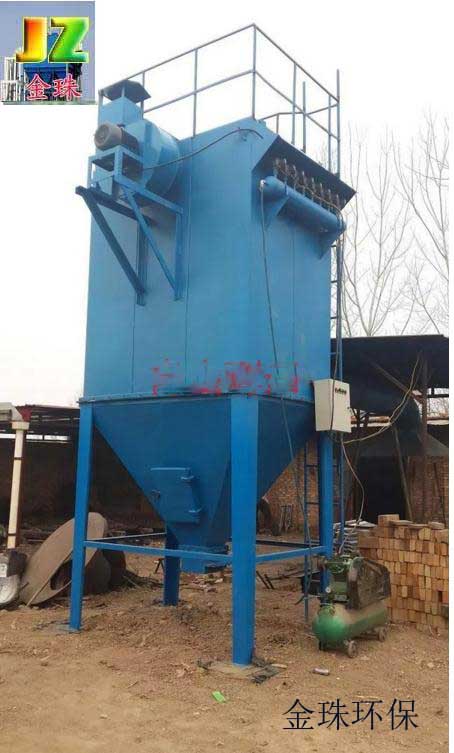

MC脉冲布袋除尘器系统采用负压设计，除尘器系统包含圆形壳体、高精度高品质的覆膜滤袋、笼架、脉冲喷吹系统、旋转下料阀、膨胀式真空切断阀门、控制器及仪表电气等整套部件，使MC脉冲布袋除尘器具有完善、先进的过滤、收集功效。

该MC脉冲布袋除尘器为室外放置类型。选用脉冲清灰方式来清除滤袋在工作时的集尘，由于脉冲清灰效率高，是被普遍认同、接受的一种成熟的清灰方式，使用高效高分子覆膜滤袋，保证在平稳的压差下的高精度过滤。

2.MC脉冲布袋除尘器壳体结构

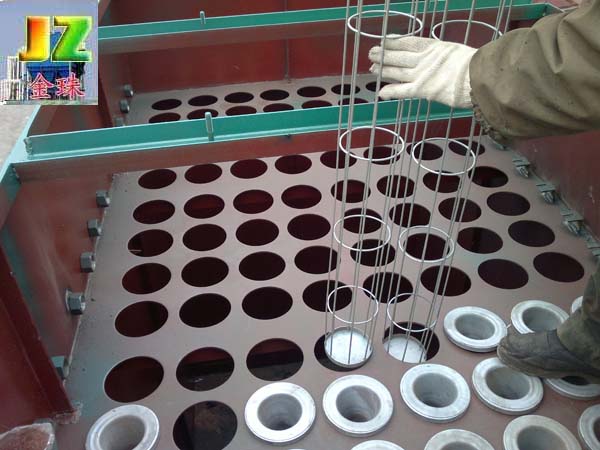

（1） 花板

花板采用厚度5mm的碳钢，有加强筋，操作中有很强的抗弯折能力。花板孔的加工过程严格，满足精度要求，花板孔的切口处理也有极严格的工艺要求，确保花板和滤件完美地密合在一起。花板和壳体焊合在一起，杜绝粉尘漏过。

（2） 净气室

净气室模块包括花板，清灰系统及检修门。净气室模块设计为工厂预装件，以确保安装精确匹配及无泄漏焊接。

（3） 含尘气室

含尘气室为除尘器下部壳体模块，模块内含滤件，范围从灰斗顶部直至花板。含尘气室模块配加强筋以保证在设计压力下工作，此为工厂预装件，以确保安装精确匹配及无泄漏焊接。

（4）滤袋

顶装式弹簧胀圈口滤袋，采用顶装式弹簧胀圈口形式，能充分保证滤袋与花板之间的密封性，同时采用这种结构，使安装与拆卸滤袋更为方便，无需特殊的工具，采用特殊的高分子覆膜滤袋，在正常操作条件下，提供稳定而长时间的使用寿命。

3.脉冲喷吹系统

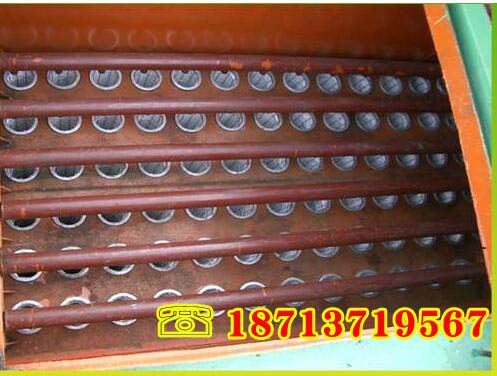

（1） 喷吹管

脉冲喷吹清灰，即反吹气体脉冲直接从每个滤袋中心顶部喷吹下来，将聚集在滤袋表面的粉尘清除，在线气体脉冲形成瞬间“冲击波”和文氏里效应，可以有效地使滤袋外表面的聚集物松动滑落，这样该过滤单元可以比其他系统有更高的气布比，同时这种设计降低了维修费用，同时防止气流波动，保证过滤效率，延长滤袋寿命。

（2）脉冲气包

脉冲气包是与脉冲阀、电磁阀、安装板以及其他零件一起提供的。气包由碳钢管加工而成，确保使用寿命；同时该气包经过工厂严格测试，确保阀门工作正常并且没有任何泄漏现象。

（3）分体式吹管组

分体式吹管组使用特别开发的固定夹，可以保证吹管口与滤件精确的对中度。特殊的吹管连接组件，确保良好的支撑和精确的对中度。

（4）1-1/2” (48mm)膜片式脉冲清灰阀

选用双膜片阀，经过专家设计，将提供比普通单膜片阀更高的清灰效率。由于清灰效果加强，效率提高，清灰次数便减少了，这样即节省反吹气体，又可延长滤袋寿命。高品质和可靠性的脉冲阀，寿命100万次以上。

（5）控制器及仪表电气

时序清灰控制器能自动控制脉冲阀的清灰，又可手动设定清灰时间与间隔。控制器使用电压为220V。控制脉冲时间为30 to 350ms可调，脉冲间隔为5sec to 180 sec 可调。

控制系统包括在客户的DCS系统之内。

售后服务：

1、对售出产品实行三包，在三包期内，如出现由产品制造质量引起的问题工厂包修、包换、包退;对由于其它原因造成的问题，工厂积极协助用户解决问题，以保证产品及时投运，把事故损失降低到醉低程序。

2、重大设备的安装、调试，现场技术服务由副总工程师为首的技术专家自带队，以解决用户的各种问题。重点工程派驻工地代表。

3、建立产品质量档案，定期实行质量跟踪，发现问题及时解决。

4、积极配合用户搞好产品的现场运行和维护管理工作，可随时向用户以成本价提供本厂产品的备件及附件。

5、坚持质量弟一、用户至上的原则，随时听从用户的召唤，当需要现场服务时，我厂保证在接到用户通知的24小时内给予答复，在72小时内达到现场，紧急情况下以最快的交通工具在32小时内赶到。

6、设备达到现场，我厂及时派人员与用户一起进行开箱清点，双方进行交接。在产品安装阶段，我厂派技术专家实施现场技术指导;在产品调试运行阶段，我公司亦派技术人员赴现场配合工作，实施对产品现场技术指导;在产品调试运行阶段，我厂亦派技术人员赴现场配合工作，实施对产品现场试验、调试，保证产品投产。

泊头市金珠环保设备有限公司专业生产脉冲布袋除尘器、旋风除尘器、湿式脱硫除尘器、静电除尘器以及除尘器布袋、除尘器骨架、脉冲电磁阀，脉冲控制仪、气缸、布袋吊挂、文氏管、螺旋输送机、卸料器等各种除尘器配件。也可根据客户要求进行非标设计改造。
